KOD KRESKOWY JEDNOWYMIAROWY (PŁASKI)

Na kartę nanoszony jest metodą termotransferu w przypadku zaś kodu kreskowego stałego dla wszystkich kart drukowany jest wraz z grafiką karty ( przed laminacją ).

Teoria kodów kreskowych
Kod kreskowy (inne określenie: kod paskowy, bar-code) jest graficznym odzwierciedleniem cyfr, liter i znaków specjalnych, takich samych, jakie wykorzystywane przez standardowe urządzenia komputerowe.
Do znakowania formularzy można zastosować wysokowydajne drukarki komputerowe, jak również możliwy jest wydruk przy pomocy drukarek biurowych, istnieje wiele odmian kodu kreskowego, różniące się od siebie gęstością zapisu informacji, ilością kodowanych znaków, łatwością i pewnością odczytu itp.
Podstawową korzyścią wynikającą ze stosowania kodów kreskowych jest przyspieszenie przepływu towarów i eliminacja błędów.

Kod "EAN - 13" jest najczęściej wykorzystywany do znakowania wyrobów spożywczych. W wielu zastosowaniach popularność zdobyły kody innych typów, przykładowo kod "39" i kod "128" w przemyśle, czy też kod "2z5" w znakowaniu dokumentów. Kod "EAN - 128" jest stosowany do opisania zawartości opakowań zbiorczych. Dzięki zastosowaniu tzw. Identyfikatorów Zastosowań (IZ) możliwe jest zawarcie w kodzie informacji o rodzaju towaru, ilości, dacie ważności, numerze seryjnym i innych. IZ są prefiksami identyfikującymi pola danych.
Kod kreskowy może być drukowany bezpośrednio metodą poligraficzną na opakowaniach, szczególnie w przypadku znakowania kodem EAN - 13. W zastosowaniach przemysłowych, hurtowniach i sklepach najpopularniejsze są specjalizowane drukarki termotransferowe, drukujące na etykietach samoprzylepnych, wykorzystywanych do oznakowania podzespołów, wyrobów gotowych i towarów.

KOD KRESKOWY
I Z TREŚĆ FORMAT
0 1 Globalny numer jednostki handlowej 2 (I Z) + 14 znaków numerycznych
1 0 Numer serii lub partii produkcyjnej 2 (I Z) + 1 do 20 znaków alfanumerycznych
1 1 A Data produkcji (RRMMDD) 2 (I Z) + 6 znaków numerycznych
1 7 A Maksymalna data trwałości (RRMMDD) 2 (I Z) + 6 znaków numerycznych
2 1 Numer seryjny 2 (I Z) + 1 do 20 znaków alfanumerycznych
3 7 Liczba jednostek handlowych zawartych w jednostce handlowej 2 (I Z) + 1 do 8 znaków numerycznych
NAZWA: klej biurowy biały
KOD PRODUCENTA EAN - 13 5 9 0 4 0 5 5 0 0 0 3 3 4
DATA WAŻNOŚCI 0 4 2 0 0 2
NUMER SERII: 0 1 0 5 9 9
ILOŚĆ W NA PALECIE 5 0 sztuk
Lista przykładowych IZ
A - w celu oznaczenia jedynie roku i miesiąca w miejscu DD wstawić 00
PRZYKŁAD:

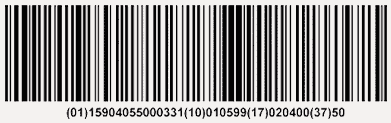

Kod EAN - 128 zawierający powyższe dane ma postać:

EAN - 128

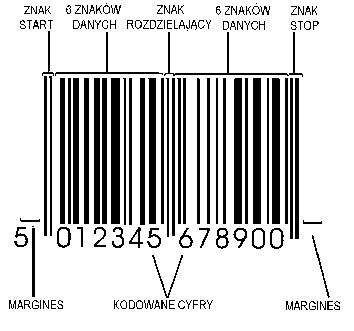

Cechy kodu EAN - 13:
znaki start i stop (skrajne) określają krańce symbolu. Tworzą je dwie czarne kreski o szerokości jednego modułu, wydłużone do dołu o 5 modułów w stosunku do pozostałych kresek
zakodowany jest w postaci kresek 12 cyfr, w tym 11 znaków danych i jedna cyfra kontrolna, oraz cyfra trzynasta (pierwsza od lewej) kodowana przez wzorzec parytetu następujących po niej sześciu cyfr
występują kreski o czterech szerokościach
EAN - 8
Cechy kodu EAN - 8
zakodowanych jest 8 cyfr, w tym 7 znaków danych i 1 cyfra kontrolna
znaki start i stop są takie same, jak w kodzie EAN - 13
występują kreski o czterech szerokościach
Upc - Uniwersalny Kod Produktów (Universal Product Code) jest symboliką wybrana i przyjętą do powszechnego stosowania od 1973 roku. Ma dwie wersje: UPC-A tzw. pełną oraz UPC-E tzw. skróconą
UPC

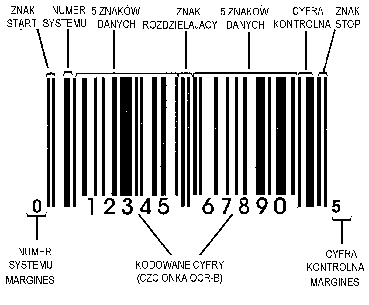

Budowa pełnej wersji kodu UPC - A kodującej 12 znaków . Znaki start i stop
są utworzone z dwóch wąskich kresek
Numer systemu określa zastosowanie
kodu. Pośrodku symbolu znak rozdzielający

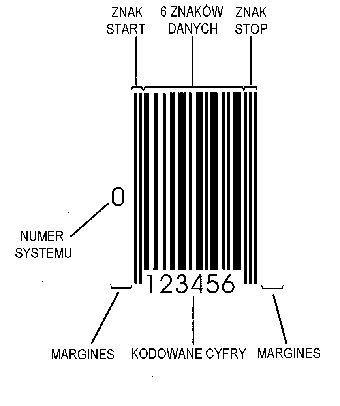

Budowa skróconej kodu UPC - E kodującej 6 znaków. Znak start jest taki sam jak w UPC - A, znak stop ma dodatkowo ciemną kreskę.

UPC jest kodem numerycznym. Występuje w nim zawsze cyfra kontrolna, która w UPC-A jest obliczana według algorytmu, w UPC-E wynika z parytetu sześciu cyfr kodowanych. UPC jest kodem ciągłym, wymaga dużej precyzji wydruku

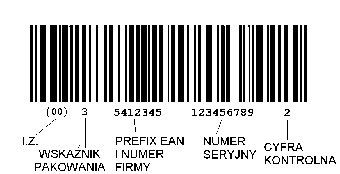

UCC/EAN - 128

Stowarzyszenie EAN.UCC przyjęło standard UCC/EAN - 128 wykorzystujący Kod 128, do kodowania danych uzupełniających w systemie EAN.UCC, w procesie dystrybucyjnym towarów. Kod 128 umożliwia zakodowanie 128 znaków ASCII, występujących w zbiorach A, B i C po 106 znaków (niektóre znaki powtarzają się)
Kod 128 jest kodem ciągłym
znaki start (osobne dla zbiorów A, B, C) i stop, cyfra kontrolna przed znakiem stop, prawy i lewy margines, cyfrowy identyfikator zastosowania
kreski o czterech szerokościach
możliwe drukowanie różnymi technikami
wysokie zagęszczenie informacji, zwłaszcza numerycznych
do zastosowań standardowych (EAN - 128) długość symbolu jest ustalona dla informacji określonych wg. Identyfikatorów Zastosowań

ITF - 14

Kod ITF (Interleaved Two of Five) jest kodem numerycznym o zmiennej długości. Wymaga zawsze parzystej liczby znaków. Wersja ITF - 14 stosowana dla oznaczania opakowań zbiorczych zawierz zawsze 14 znaków. jeżeli liczba znaków do zakodowania jest mniejsza, wtedy uzupełnia się ja zerami na początku symbolu.

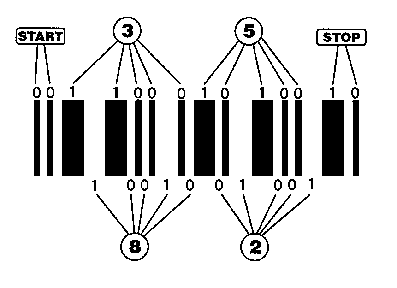

w kodzie ITF każda cyfra jest przedstawiana jako pięć kresek, z których dwie są szerokie, a trzy wąskie (stąd nazwa dwa z pięciu). Kod ITF nie wymaga tak dużej precyzji wydruku, jak kody EAN i UPC
cyfra kontrolna nie jest wymagana
W przypadku standardowego zastosowania kodu ITF dla oznaczania towarów w opakowaniach zbiorczych wymagana jest cyfra kontrolna na ostatnim miejscu

EANCOM

EANCOM jest standardem EAN International dla elektronicznej wymiany danych:
EDI (Electronic Data Interchange) - elektroniczna wymiana danych to zgodnie z przyjętą definicją "elektroniczna wymiana standardowo sformatowanych danych w postaci uzgodnionych komunikatów miedzy systemami informatycznymi partnerów handlowych przy minimalnej interwencji człowieka"

Kod kreskowy może być odczytywany poprzez różnego rodzaju czytniki ręczne i stacjonarne. Najpopularniejszymi czytnikami są skanery CCD oraz skanery laserowe, charakteryzujące się wysoka pewnością i łatwością odczytu Czytniki współpracują zazwyczaj z komputerami stacjonarnymi, kasami lub terminalami przenośnymi i sieciowymi. Niezbędnym elementem każdego systemu kodów kreskowych jest oprogramowanie użytkowe. Dopiero przy zastosowaniu odpowiedniego systemu komputerowego uwidacznia się cała siła technologii kodów kreskowych
